ご挨拶

MESSAGE

私たち大泉精密は1973年オイルショックに揺れ、日本経済全体が暗中模索の状態の中、設立以来一貫してプリント配線基板設計製作に携わって参りました。

この間にエレクトロニクス技術は、年々めまぐるしい進歩をとげ産業機器各種家電品、通信ネットワーク等あらゆる分野に組み込まれているプリント基板も高密度化され“軽薄短小”の極限に達しているのが現状です。
２１世紀の幕開けにあたり、ますますエレクトロニクス産業の飛躍的な進展が予想されます。

私たちの開発コンセプトは物（ハードウェア）、考（ソフトウェア）、人（ヒューマンウェア）を融合させ三位一体化することにあると考えハイテクノロジーのニューメディア社会に対応すべく電装品の心臓部ともいうべきプリント配線基板設計技術もますますミクロ化されるため、最先端設備導入はもとよ、技術陣のさらなる創意工夫により、一層の高密度、高精度化の実現を図り、多岐に亘る皆様のニーズ以上の製品を迅速正確をモットーとして受注処理能力アップと技術革新を目指し、それによって業績を伸ばし社会に対して貢献出来る会社を目指す所存でございます。

株式会社大泉精密
代表取締役社長
佐藤英紀

業務内容

BUSINESS

  • 回路設計
  • 基板設計
  • CAM編集
    フィルム作画
  • リバース
    エンジニアリング
  • 基板製造
  • 部品実装
  • 板金・駆体の
    設計〜梱包出荷
大泉精密のワンストップサービス

大泉精密のワンストップサービス

大泉精密はプリント基板をはじめ、コンピュータ機器全般の開発から製造まで一貫したサービスでお客様をサポートしていきます。ハードウェア・ソフトウェアの開発からコンピュータ機器の製作、筐体・組立て配線、検査・梱包出荷に至るまであらゆるご要望にお応えして参ります。

迅速・柔軟な対応でお客様をサポート

迅速・柔軟な対応で
お客様をサポート

大泉精密では、小ロット・多品種生産に対応できる設備を整えると同時に、回路設計・シミュレーション・パターン設計から実装までを一貫して手がけているため、実装基板を考慮したパターン設計のご提案に加え、各部署の緊密な情報伝達によって短納期対応と仕様変更にも柔軟に対応できる体制を整 えております。
効果的なサービス、最高のパフォーマンスでお客様をサポートいたします。
開発のパートナーとして、大泉精密をご利用ください。

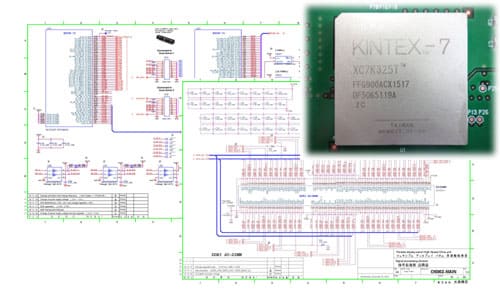

回路設計

回路設計

・マイコン（ARM Coretex-M3 , H8）
・FPGA設計（Xilinx , Intel（Altera））
・映像、FA、センサー
・ソフトウェア設計
　開発環境：IDE　SDK
　言語：C/C++
　PCの開発環境：Visual Studio

※少人数ならではの小回りを利かせた対応が自慢。
※納期やご予算など柔軟に対応いたします。

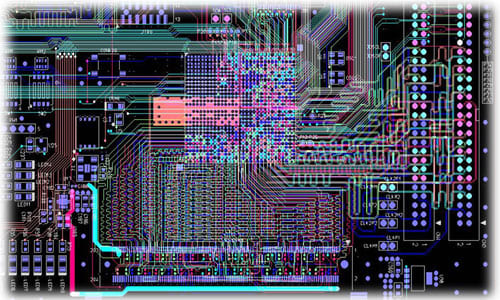

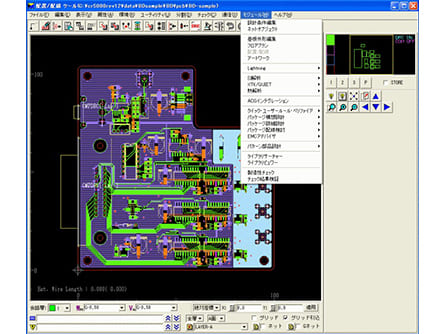

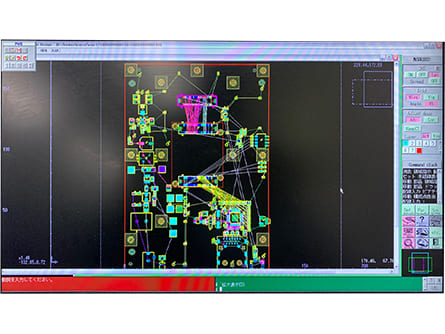

基板設計

基板設計

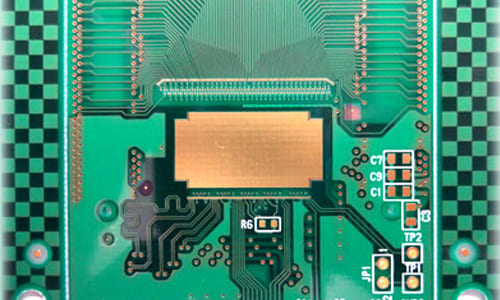

・デジタル基板
FPGA搭載基板、DDR搭載基板、COB搭載基板、高周波基板、インピーダンスコントロール基板　詳細は☞ こちら
・アナログ基板　詳細は☞ こちら
・電源基板及び電力制御基板　詳細は☞ こちら
・シミュレーション(SI/PI/EMI/熱)　詳細は☞ こちら
－－－－－－－－－－－－－－－－－
・ガーバーイン
(ガーバーデータからCADデータの復元)
－－－－－－－－－－－－－－－－－
【使用CAD】
CR5000 PWS / CR5000 BD / Quadcept
/ Allegro / OrCAD
※上記以外のソフトウェアの要望がございましたら、お気軽にご相談ください。
回路を理解したパターン設計を行い、高い技術力でお客様のご要望にお答えします。

CAM編集、フィルム作画

CAM編集、フィルム作画

・カメラワーク
・フィルム密着、反転
・単フィルムから基板製造用ワークフィルム作成
　（お客様の仕様に合わせ、面付け・各種マーク・ガイドの追加など）
・データ編集　PC-Auto CAM　/　InCAM
・レーザーフォトプロッターRP312+XT
　総合精度＝10um
　描画ピッチ＝8um
　最小線幅＝12um
　描画時間＝2～3分
　最大描画サイズ＝914×660mm

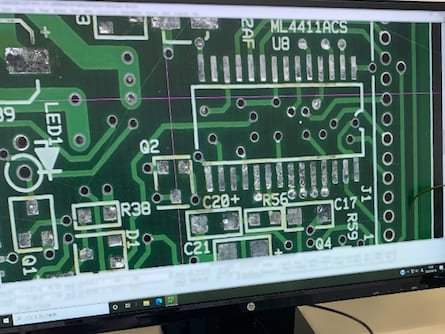

リバースエンジニアリング

リバースエンジニアリング
（ガーバーデータ復元）

●ガーバーデータ復元のための専用ソフトを導入しました。
●お見積りは無料！
●専門サイトを立ち上げましたのでこちら「基板データ復元サービス」をご覧ください。

・フィルム、基板現物から基板製造データ（ガーバーデータ）を復元、作成します。
・実装基板は部品を取り外して作業を行います。
・片面、両面、4層以上の多層板にも対応します。ビルドアップ不可。（多層板は表層を平面研磨加工します）
・部品が実装された基板現物から、回路図と部品表を作成します。

--- 実績 ---
　片面板～6層板
　QFP,SOP等の面実装部品あり、ピン間3本クラス
　元フィルムとの公差±50um以内を保証

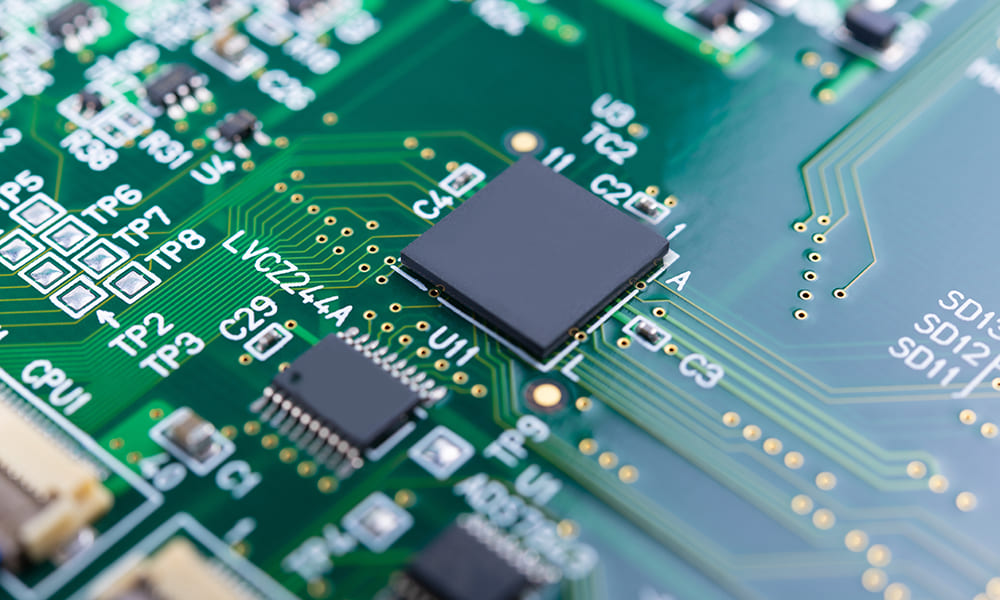

基板製造

基板製造

・リジッド基板
　ビルドアップ、IVH、SVH
　インピーダンスコントロール
　片面～高多層（52層）
　試作～量産

--- 実績 ---
　最小パターン幅＝75μm
　最小ギャップ＝75μm
　最小穴径＝0.15mm
　最小ランド径＝0.35mm

・フレキシブル基板（FPC）
　インピーダンスコントロール
　片面～多層
　試作～量産

--- 実績 ---
　最小パターン幅＝40μm
　最小ギャップ＝40μm
　全長＝450mm

部品実装

部品実装

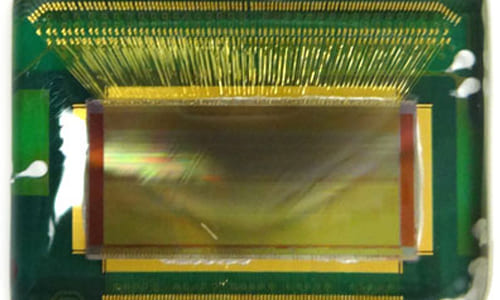

・ワイヤーボンディング　試作～量産
・ACF圧着　試作～量産
・チップサイズ0402対応可
・大型板（リフロー：MAX600mmまで対応可）
・手付け対応
・マウンター対応　試作～量産
・部品調達　 試作～量産
・BGAリワーク・リボール、ジャンパー配線
・RoHS対応

板金・筐体の設計～

板金・筐体の設計～
製作、組配、検査梱包出荷

・筐体、ケースの試作、治具の製作
・ハーネス加工
・金属、アクリル、樹脂加工

復元サービス

RESTORATION

こんな場合でも基板は複製・復活・復元・再作できます！

  • 回路図やデータ、設計資料が無くても大丈夫です。
  • 製造フィルムや基板現物があればデータ化できます。
  • 片面、両面、4層以上の多層板も対応可能です。
  • 紙図面からデータを作成・復元することもできます。

移管品・転注品のデータ化に困ったら

こんなことはありませんか？

  • ●生産工場が廃業。フィルムと基板しかない。
  • ●転注先は決まったけど、データがないと受付してくれない。
そのお困り事、大泉精密にご相談ください！！
お問い合わせ
免責事項について

よくある質問

QUESTION

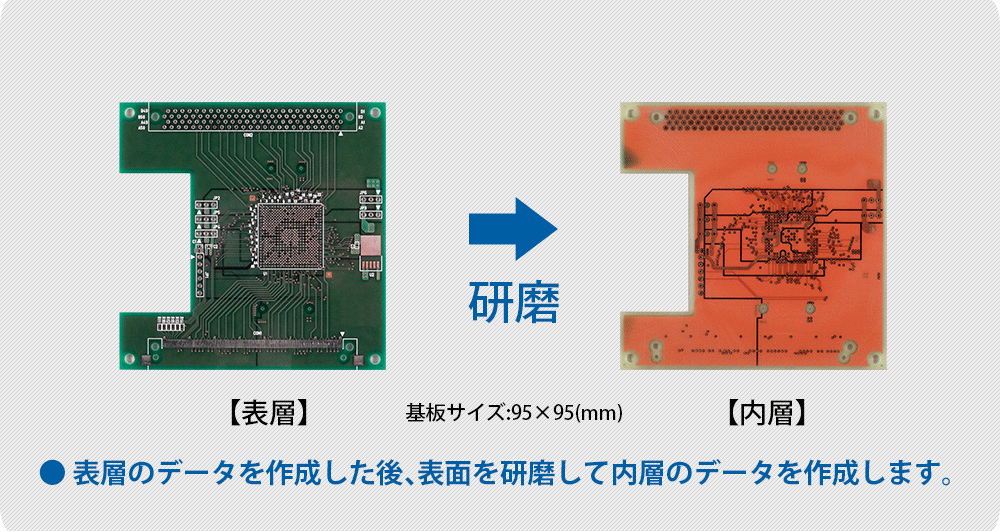

Q 多層板も基板現物からデータ復元できますか?
A はい、できます。
表層（部品面と半田面）を研磨し、内層銅箔を露出させてデータを作成します。
Q 部品が実装されている基板も復元できますか?
A はい、部品を取り外して作業を行います。
Q 外した部品の再利用は可能ですか?
A 多ピンの IC 等はリードを切断しますので再利用できません。
再利用を希望されるお客様には、基板の状態をみてご相談させていただきます。
Q 復元精度はどれくらいですか?
A ±50μm以内を保証しています。
Q 出来上がったデータの確認方法を教えてください。
A 復元したデータをフィルムに作画します。
そのフィルムと基板現物や元のフィルムを重ね合わせしてチェックを行います。
Q 紙図面からデータ復元することはできますか?
A はい、できます。
図面の保管状態にもよりますので、図面を拝見してからお見積りいたします。
必要な資料として、パターン図、シルク図、外形図、穴径図をご用意ください。
Q 復元したデータを基に改版を行うことはできますか?
A はい、できます。
変更内容や規模にもよりますが、代替え部品への置き換えや、接続先の変更など、小規模変更には対応しておりますのでご相談ください。
Q 手貼りのアートワークフィルムもデータ復元できますか?
A はい、できます。
外形サイズや基準穴の寸法、穴径に関する情報をお知らせください。
Q シルクのデータだけを作成していただくことも可能ですか？
A はい、お請けいたします。
シルク、パターン、レジスト、穴など、個別データのみの作成も遠慮なくお申し付けください。

基板データ復元とは？

閉じる

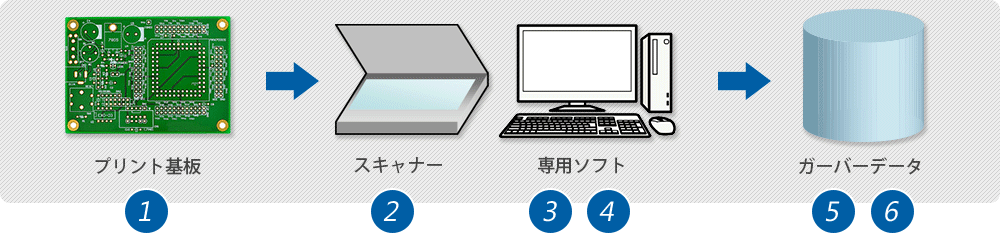

作業の流れ

pop-flow
閉じる

複製・復元実績

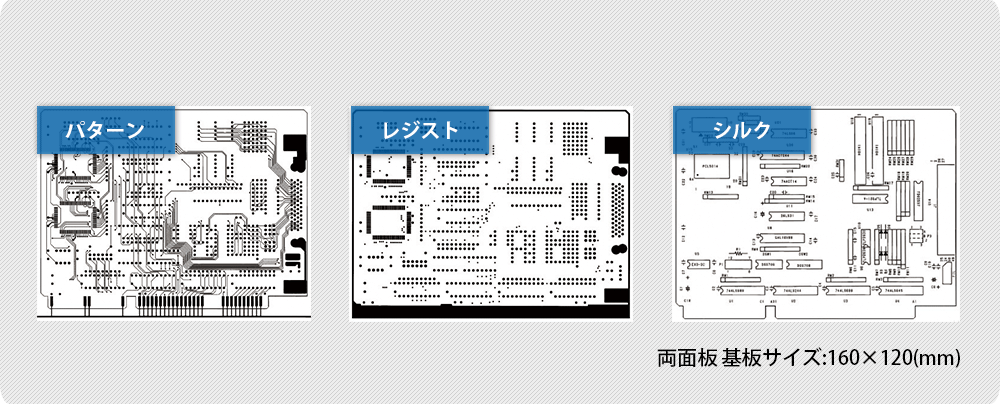

フィルム

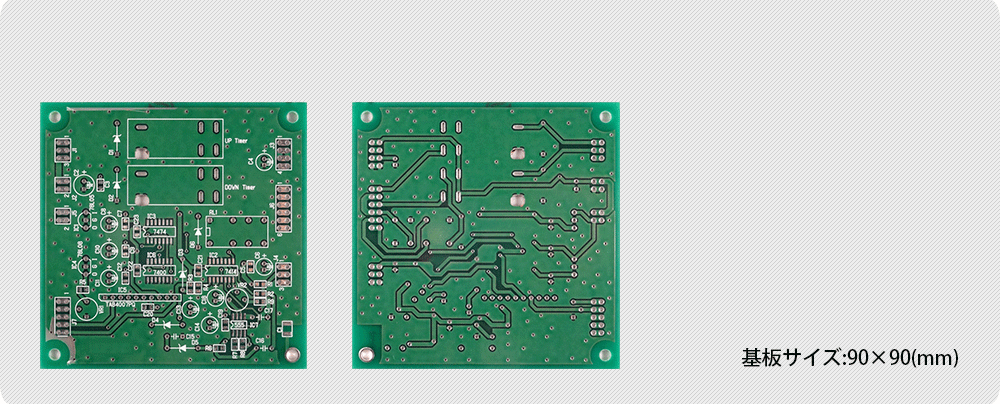

両面基板
4層基板
閉じる

基板データ復元に関しての免責事項・注意事項・利用事項

お客様（以下「甲」という。）は、弊社（以下「乙」という。）に対して以下の条項に従って基板データ復元作業を依頼するものとします。

　 　 　 　
1 乙は基板データの復元作業により当該メーカー・販売店の保証及び保険の対象外となるなどの責任は負わないものとします。
2 乙は基板データの復元作業によるデータの変化・消失についての責任は負わないものとします。
3 乙は輸送途中の事故については責任を負わないものとします。（お預かり品等）
4 甲は乙が基板データの復元作業を実施するにあたって、そのために必要なデータの閲覧を許可するものとします。但し、乙はデータの閲覧により知りえた情報を秘密に保持し、第三者に漏洩しないものとします。
5甲は基板データの復元にあたって、乙の作業上で致命的な不具合が無い限り、基板性能が完全に復旧できない場合がある事を注文時に了承しているものとします。
6甲はデータ復元の可否を判断するため、本製品のバックアップ作業を行うことを事前に了承するものとします。また、その作業中において生じた傷、破損について責任を負わないものとします。
7 乙は本サービスによる甲の機会損失などの直接的損害、間接的損害、および逸失利益、第三者の権利（著作権の侵害）についての責任は負いません。
8 上記以外で弊社の責めに帰さない事由により損害が発生した場合、弊社はその責任を負わないものとします。

上記「基板データ復元に関しての免責事項・注意事項・利用事項」をご確認の上、お問合せください。

閉じる

設備紹介

FACILITY

CR 5000 BD

メーカー 株式会社 図研
台数 2台
備考 プリント基板設計ＣＡＤシステム
閉じる

CR 5000 PWS

メーカー 株式会社 図研
台数 3台
備考 プリント基板設計ＣＡＤシステム
閉じる

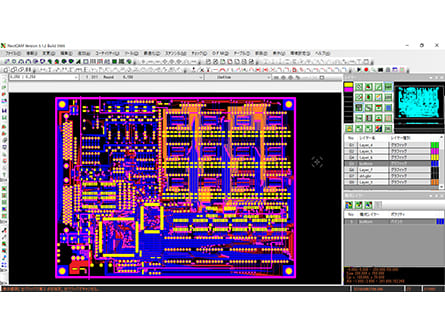

CAMステーション

メーカー ダイナトロン株式会社
型式 PC-Auto CAM
台数 2台
閉じる

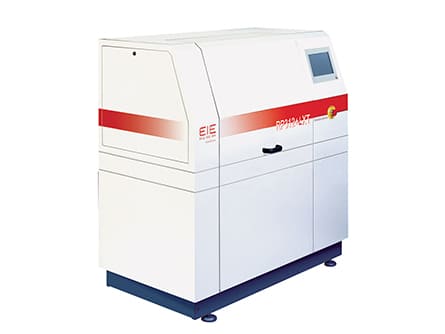

レーザーフォトプロッター

メーカー First EIE SA
型式 RP312+XT
台数 1台
閉じる

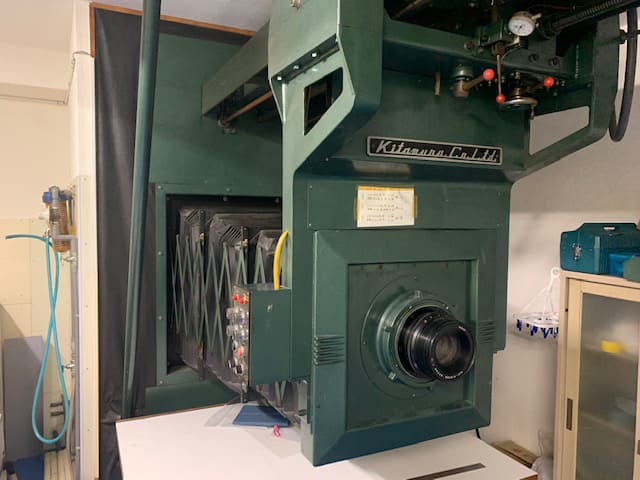

カメラ

メーカー 株式会社キタムラ
型式 懸垂形OC-S
台数 1台
備考 工業用高精度縮小カメラ
閉じる

全自動式フィルムリピーター

メーカー 株式会社斎木製作所
型式 R-881FFC
台数 1台
備考 全自動
閉じる

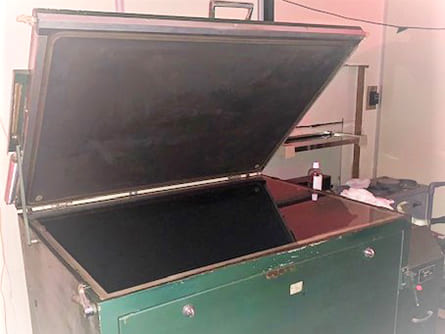

ハニカムプリンター

メーカー ウシオ電機株式会社
型式 PH-2
台数 3台
備考 平行光源フィルム反転
閉じる

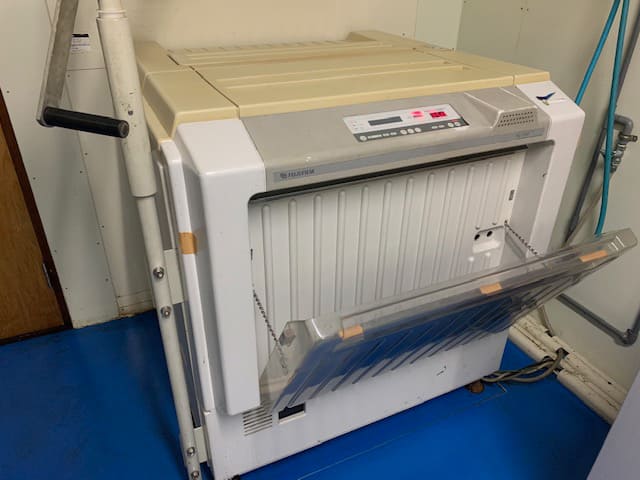

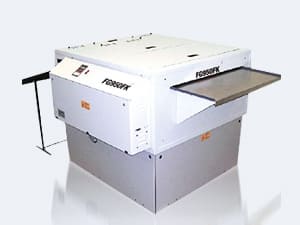

自動現像機

メーカー 富士写真フィルム株式会社
型式 FG-710FK
台数 1台
閉じる

復元データシステム

メーカー HMTWS
型式 SBC-DM
台数 1台
備考 対応スキャナー1台
閉じる

お知らせ

INFORMATION

  • 採用情報を追加しました。

  • 採用情報を追加しました。

  • 【夏季休業のお知らせ】
    2023年8月11日（金）～2023年8月15日（火）の間は夏季休業期間となります。
    何卒ご理解賜りますようお願い申し上げます。

    • 　

  • 2023年4月1日　おかげさまで創立50周年を迎えました。

  • Quadceptを2台導入しました。

  • ダイナトロン製AutoCAMを1台増設しました。

  • 復元サービスに際しての免責事項を追加しました。詳しくは復元サービスをご覧ください。

  • 【採用情報】基板設計職の募集を開始しました。詳しくは採用情報欄をご覧ください。

  • 基板復元サービス受付中。詳しくはこちらよりご覧ください。

  • ホームページをリニューアルしました

  • 「基板データ復元サービス」の専門サイトを立ち上げました。詳しくはこちら

会社概要

COMPANY

会社名 株式会社 大泉精密
所在地 〒188-0014
　東京都西東京市芝久保町1-5-3
連絡先 TEL : 042-465-0712
FAX : 042-462-3281
MAIL : info@ohizumi.co.jp
設立日 1973年3月　（昭和48年）
資本金 2,000万円
代表取締役 佐藤 英紀
事業内容 回路設計、プリント基板設計、CAM編集、フィルム作画、リバースエンジニアリング、基板製造、部品実装、板金・筐体の設計
金融機関 みずほ銀行　田無支店
多摩信用金庫　田無支店
沿革 昭和48年3月　東京都練馬区南大泉に有限会社 大泉精密を設立
昭和48年3月　資本金100万円
昭和49年10月　カメラワーク導入
昭和53年10月　デジタイザー自動作画機導入
昭和53年10月　資本金500万円
昭和58年3月　東京都西東京市芝久保町（現在地）に新社屋開設により移転
昭和60年4月　ＣＡＤ設計導入
昭和63年8月　株式会社 大泉精密に組織変更
昭和63年8月　資本金1000万円に増資
平成元年4月　設計部門強化により社屋増設
平成 5年4月　レーザー作画機導入
平成 6年4月　ＣＡＭステーションⅡ導入
平成 9年4月　ＣＡＤシステム CR5000 PWS 導入
平成12年4月　ＣＡＭステーション導入及びレーザー作画機 RG-6500 導入
平成14年4月　ＣＡＤシステム ＤＫ－Σ，ＤＫ－Ｍａｇｉｃ 導入
平成16年6月　資本金2000万円に増資
平成20年12月　ＣＡＤシステム CR5000 BD 導入
平成20年12月　ＣＡＤシステム CR5000 PWS 増設
平成26年6月　ＣＡＤシステム CR5000 BD 増設
平成27年3月　レーザーフォトプロッター RP312+XT 導入
平成27年3月　ＣＡＭシステム　ダイナトロン製　PC-Auto CAM 導入
令和元年5月　ＣＡＭシステム　日本オルボテック製　InCAM 導入
令和 3年7月　ＣＡMシステム　ダイナトロン製　PC-AutoCAM 増設
令和 4年1月　ＣＡＤシステム　Quadcept 導入
